Назначение и область применения ЗЩРП.

ЗФРП с ручным приводом предназначен для перекрытия потоков сточных вод. ЗФРП применяется в сооружениях водоснабжения и канализации для перекрытия трубопроводов большого диаметра и распределительных камер с переходом от трубопроводов на лотки прямоугольного сечения в любых сооружениях в нормальных и взрывоопасных средах.

Расположение уплотнителей щита затвора щитового и их примыкания к раме затвора щитового может быть трёхсторонним и четырехсторонним.

Технические характеристики.

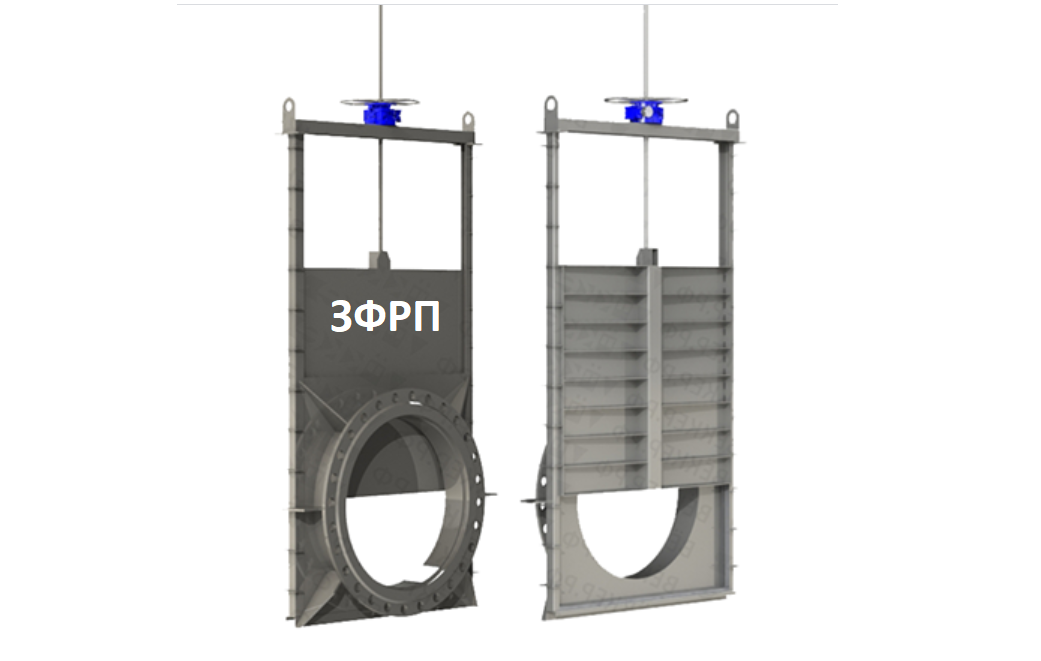

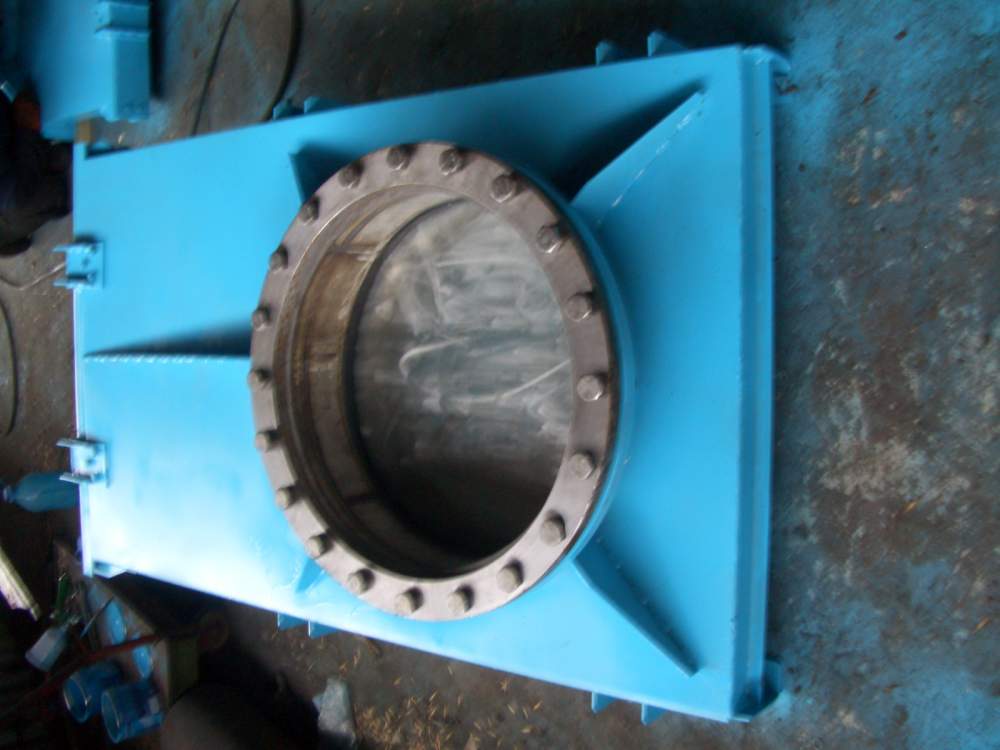

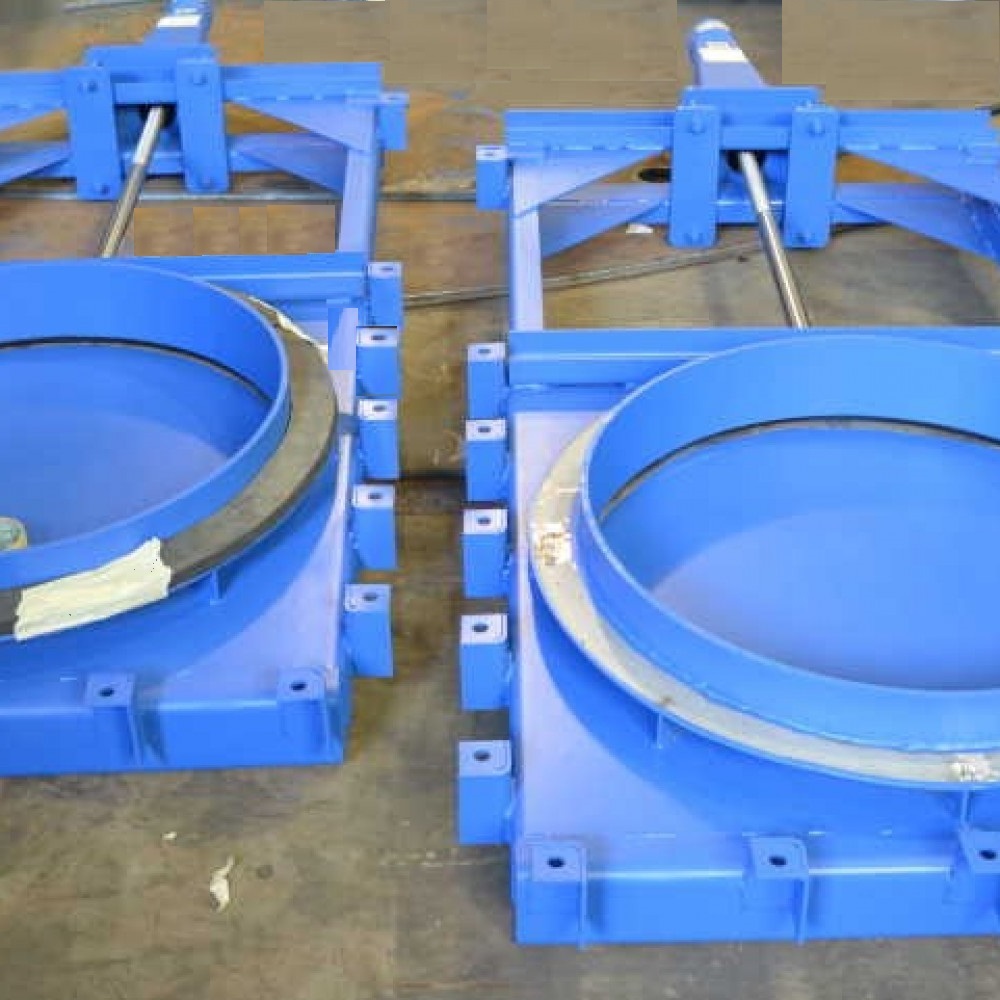

Тип ЗФРП – односторонний, вертикальный, сварной. ЗФРП состоит из рамы с фланцем и щита с уплотнителем. Рама ЗФРП изготовлена из листа толщиной 3мм, загнутого в швеллер или из готового швеллера. Фланец изготовлен из листа толщиной 20 мм.. Рама является направляющим элементом щита затвора. Основание щита ЗФРП изготовлено из квадратной трубы. Щит ЗФРП изготовлен из листа толщиной от 3 до 5,0мм, который передаёт и равномерно распределяет нагрузку на основание. К щиту крепится резиновое уплотнение. Привод ЗФРП передает движение подъемному винту, соединенному со щитом затвора специальным гаечным узлом, который преобразует вращательное движение винта в поступательное движение щита ЗФРП. При подъеме щита затвора фланцевого винт вворачивается в тело щита затвора.
