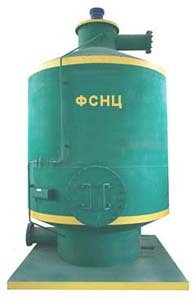

Фильтр сорбционный, напорный, цилиндрический
ФСН-Ц-1,7-2,5
ФСН-Ц-2,0-2,5

Назначение и область применения ФСНЦ:

Фильтр сорбционный напорный цилиндрический, из серии фильтров ФСНЦ, предназначен для очистки предварительно осветленных и отстоянных, сточных вод, а так же производственных, бытовых и ливневых стоков от мелкодисперсных загрязнений методом напорной фильтрации.

ФСНЦ предназначен для напорной контактной фильтрации в слоях сорбирующего фильтрующего материала, что способствует созданию благоприятных условий для последующего снижения и содержания в сточных водах взвешенных веществ, железа и нефтепродуктов.

ФСНЦ применяется в составе очистных сооружений сточных вод в качестве третьей и четвертой ступеней очистки и подготовки воды для сброса в водоемы рыбохозяйствен-ного назначения.

Технические характеристики ФСНЦ:

- рабочая температура ФСНЦ от +5°С до + 40°С;

- относительная влажность не более 80%;

- степень очистки сточных вод до 90%.

Краткое описание ФСНЦ:

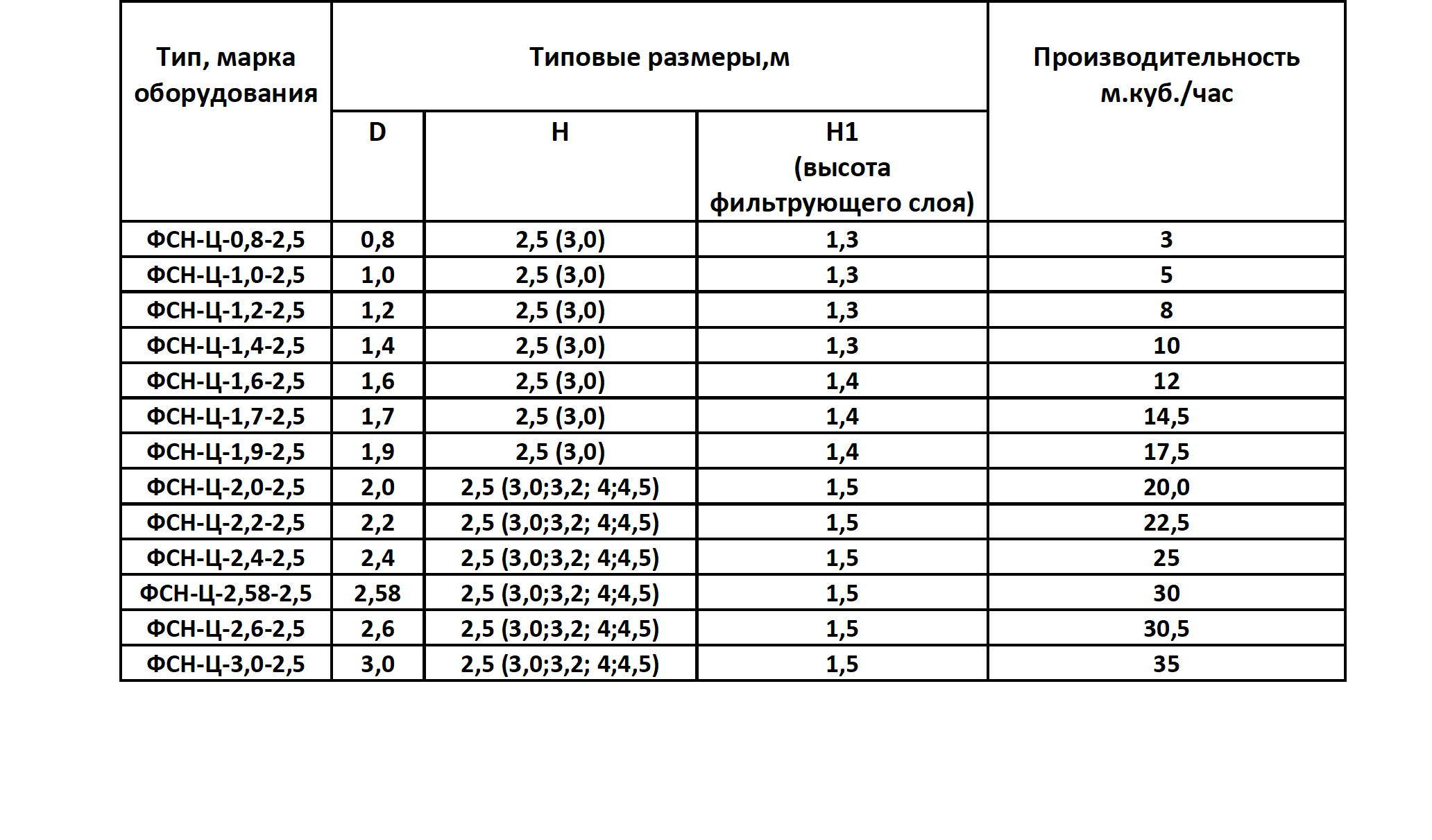

ФСНЦ выполнен в виде вертикального цилиндра, типовые размеры и высота которого указаны в приводимой таблице.

Верхняя часть ФСНЦ оснащена люком загрузки фильтрующего материала в фильтр, а также входной распределительной системой со специальным рассекателем потока, обеспечивающим равномерное распределение подаваемой неочищенной воды на загрузку фильтра.

В нижней части ФСНЦ выполнена водораспределительная дренажная щелевая (колпачковая) система обеспечивающая поддержание фильтрующего материала в корпусе фильтра, а также отвод очищенной воды из фильтра после её фильтрации.

На основании ФСНЦ, также в нижней его части, установлен люк для замены и выгрузки отработанного фильтрующего материала.

ФСНЦ оборудован наружной трубной системой, для контроля рабочего давления в верхней и нижней его частях, отбора проб воды в нем, а также для сброса грязной воды в установленный на корпусе фильтра лоток.

ФСНЦ заполняется гравием фракцией от 10 до 20мм ГОСТ 8267-93, который является первым слоем дренажной загрузки, толщина слоя до 200 мм. Основным вторым слоем очистки, является активированный уголь АГ-3, фракцией 1,5- 2,8 мм, ГОСТ 20464-75.

В нижней части ФСНЦ выполнена рама для установки его на фундамент.

ФСНЦ изготавливается из углеродистой или нержавеющей стали. При изготовлении из углеродистой стали он покрывается специальным антикоррозионным покрытием.

На ФСНЦ получены сертификат соответствия № РОСС RU.АГ35.НО4588 от 28.08.2017 по 27.08.2010 №0097293 и декларация о соответствии ЕЭС № RU Д-RU.АБ61.В.00283 от 28.08.2017 по 27.08.2022 в системе сертификации ГОСТ Р.

Принцип работы ФСНЦ

Сточные воды, содержащие взвешенные вещества, железо, нефтепродукты и иные мелкодисперсные загрязнения подаются в верхнюю часть ФСНЦ.

Через конус-рассекатель сточные воды поступают на сорбирующий фильтрующий материал, где доочищаются от взвешенных веществ, железа, нефтепродуктов и других примесей.

Далее стоки поступают через гравий на дренажные колпачки в выходной трубопровод расположенный в нижней части фильтра.

По мере загрязнения сорбирующего фильтрующего материала, проводится его промывка. Промывка производится обратным током накопленной чистой воды, снизу вверх, с дополнительной подачей воздуха через встроенный в нижнюю часть фильтра коллектор. При промывке происходит расширение слоя загрузки, и вынос загрязнений вместе с накопленным в нижней части ФСНЦ осадком. Рабочее давление фильтра от 0,2 до 0,3 мПа.
